“智慧监管”

总体架构与逻辑架构设计

1.1设计原则

根据监所管理规范、相关政策法规和技术建设规范,充分利用物联网、大数据、智能终端、视频智能分析等先进技术和信息化手段,并与公安监管业务深度融合,围绕监管督导考核、在押人员管理、警员管理三条业务主线,按照“两级联动”、“平战结合”、“信息整合”的原则,构建全面感知、全网运维、全时可用、全警联动的公安监管信息化体系,实现风险敏锐预测、隐患精确预警、社会治安精准预防,提升公安机关对监所的综合监管能力,降低监所民警劳动负荷、规范民警执法、促进安全文明。平台基于统一架构设计,同时充分考虑不同类型监所、不同岗位民警的个性化需求,进行个性化功能设计。

需求导向、两级联动:根据公安监所管理支队-监管场所两级管理架构,围绕支队、监所各级用户需求,进行两级平台设计。

平战结合、业务协同:平时通过系统加强监所的日常监督管控,在押人员的日常化动态管控,民警日常工作自动排班、提醒,通过信息研判分析及时发现异常情况;发生报警事件时,通过应急指挥中心、监所一张图,联动多个业务系统,实现快速的应急处置、指挥调度。

信息整合、消除孤岛:整合在押人员在监所内、外的各类数据,刑侦、治安等各警种数据,形成资源库,更好的服务于公安打防管控;整合监所内部已建的各个信息化系统、前端设备,实现数据互通、业务协同,消除信息孤岛。

1.2系统总体架构

本项目整体建设内容应用系统、数据服务、前端感知设备、信息化基础设施建设四大部分,整体框架如下:

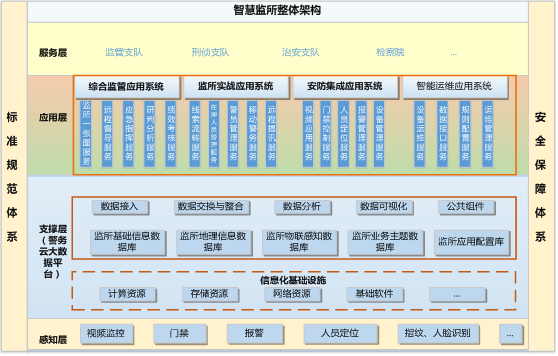

整体架构图

从下到上可以分为感知层、传输层、支撑层、应用层、展现层:

1. 感知层

提供智慧监管应用所需的各类感知数据的采集,包括视频感知、门禁、报警信息感知、在押人员位置感知、指纹信息感知等,感知设备建设包括已有设备的整合、老旧设备的更新替换、缺失设备的新建。

2. 支撑层

支撑层包括数据资源及后台支撑软件为本项目建设,信息化基础设施利用警务云大数据平台资源搭建:

1) 数据资源包括基础信息数据、地理信息数据、前端物联感知数据、业务流程配置数据等等,通过系统对接、自建感知设备和信息采集系统的方式,构建符合智慧监所应用需求的基础信息数据库、感知数据库,在此基础上对基础数据进行加工、清洗、整合、关联、分析,建设应用主题库,进而实现信息资源的聚合、共享、研判分析。

2) 支撑软件是建立在数据资源层之上的中间层软件,采用SOA体系架构,通过多个通用子模块/ 组件对下提供数据的接入、交换、整合与分析挖掘等功能和开发框架,向上提供数据应用服务、数据分析、数据可视化、公共组件与API以支撑各类应用的运行与二次开发,同时提供各应用所需的基础服务组件及算法库。支撑层主要包括数据接入服务、地图服务、流程引擎,报表组件、搜索引擎、权限管理等公用组件。

3) 信息化基础设施建设,利用市公安警务云大数据平台资源搭建:

3.应用层

包括四大应用系统建设,综合监管应用系统、监所实战应用系统、安防集成应用系统、智能运维应用系统。

4.服务层

通过数据融合为监管、治安、刑侦、检察院等其他警种及部分提供服务。


本级智慧监所实战平台

安全应用是监管管理的基石,随着数字化安防理念的发展,围绕数字化安防的在监管领域的安全应用层出不穷,已经逐渐形成了监管用户、基础安防产品厂商、应用产品厂商为主的数字化安防生态环境,也对未来的监管安全管理模式奠定了技术基础。为了适应这个新格局,满足未来“数字化大联网、安防智能、多业务整合”的发展趋势,推出监管安全集成应用产品,以满足监管管理用户对多级IP联网管理、智能化视频分析及联动应用、多业务集成化管理的应用需求,并可以与用户的业务系统及应急指挥系统进行扩展整合,实现完善的监管安全集成管理模式。

2.1系统总体架构

平台系统采用C/S模式设计,采用Linux操作系统。平台采用先进的APP应用框架,应用了组件化、模块化、动态加载等技术,模块显示直观,业务划分明晰,操作便捷,一步到位。采用全图形化界面、操作简单,符合用户常用的操作习惯。

平台软件系统符合GB/T 28181标准,网管平台采用SNMP协议。

架构设计上,通过分离、分层、分级、分域、热备、负载均衡、云存储技术,从架构上保障了系统的稳定性、易扩展、易维护、易融合。

分离:媒体流和控制管理分离,根据数据量不同的特点定制开发,控制和数据处理独立,支持超大规模应用和灵活扩展;

分层:分为接入层、流媒体层、管理控制层、业务应用层,层与层之前通过标准协议通信,每层实现技术可独立演进,方便系统升级、扩展和新业务引入;

负载均衡:通过智能动态负载均衡算法,可在故障时快速有效承接。

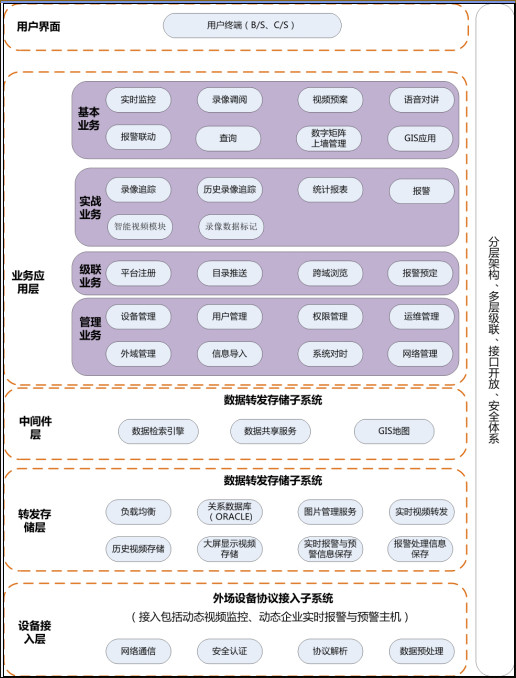

总体框架应该包括设备接入层、转发存储层、中间件层、业务应用层、用户界面层五个层次,如下所示:


2.2平台服务组成

监管实战平台采用模块化的设计理念,即中心管理服务、流媒体转发服务、存储服务、数据库服务、WEB服务、设备管理服务等模块化设计,模块内高聚合,模块间低耦合。

2.3平台功能特点

监管实战平台是面向于看守所、拘留所、收容所等高设防领域的多业务系统融合应用平台,实现将安全管理、应急指挥、运维管理、监管管理以及其它应用系统进行从业务人机接口、业务智能联动、数据整合共享等多个方面的结构性集成管理,并通过多项专利应用,三维交互引擎、空间联动计算、高级视频跟踪联动实现多业务集成的高度智能化与交互性。相比传统应用集成的主要优势有以下几点:

1、面向监管系统的专用化安防实战平台

监管实战平台针对监管系统应用在全国范围内专门进行了各种应用的需求调研,并结合监管系统特点开发出更适用的特殊功能,如电子巡更、警务督导等功能。并可以适应监管系统局的多级管理模式。相对于一些通用化的视频监控平台,更加符合监管应用特点,可以提供从安防集成平台、应急指挥平台、运维管理平台等针对监管技防管理的一系列产品。

2、面向安防行业所有厂家进行兼容的专业软件平台

监管的目标就是以专业软件平台为基础,以用户应用为核心,衔接所有安防应用系统,使之满足用户的要求。

3、监管实战平台具有多业务集成的应用优势

平台采用可扩展资产信息语言实现多业务系统设备、数据的集中化、可伸缩管理,实现对SIP、XML的标准化应用调用和接入接口方便扩展。软件整体采用单界面多业务整合操作,更加方便实时系统的速度响应要求。

4、在实时监控与图形化人机接口的优势

监管的安全应用系统是一个多级别的协作管理平台,对不同的使用人员有着不同的要求,同时对系统软件的响应实时性、操作简便性有较高要求,传统应用都采用非图形化人机界面,操作使用单一,效率较低,对于报警等实时情况系统,由于多业务的整合无法做到随时监控、随时处理的要求。

5、智能联动分析应用优势

大多数传统集成系统采用非可编程的联动处理方式,造成联动管理逻辑不易维护,必须对源代码处理的情况。并且由于大型多业务系统之间的联动关系复杂,而传统的系统只能实现一二个系统的联动,而无法满足多种系统的间实时并发性联动。

6、针对监管系统目前应用问题的定制化开发优势

监管实战平台系统需要为监管行业提供定制化的服务与提供更全面和完善的产品作为同等重要的工作,因此我们希望用户可以提供更多的意见以完善软件平台的功能,提供更好的用户体验。更希望能够通过我们的产品可以解决用户现有的问题。针对监管现有的原有网络摄像机接入及平台兼容的问题,平台厂家需要在本期项目中予以解决,并可以针对监管现有的其它应用问题合作进行处理、解决。
